Плазменно-порошковая наплавка (PTA) становится рациональным выбором, когда важны свойства слоя и предсказуемая геометрия при умеренном тепловложении. Материал ориентирован на инженеров и руководителей, которые сравнивают процессы по себестоимости слоя и ресурсу детали. После прочтения будет понятно, чем PTA отличается от MIG/MAG, TIG и SAW, где она экономически выигрывает, какие режимы взять за ориентиры и как организовать контроль качества. В тексте приводятся конкретные примеры и расчётные формулы; выводы привязаны к возможностям установок «Установка УППН-305» и «УППН-505 М2» — см. ссылки ниже.
Что такое PTA и чем она отличается от MIG/MAG, TIG, SAW

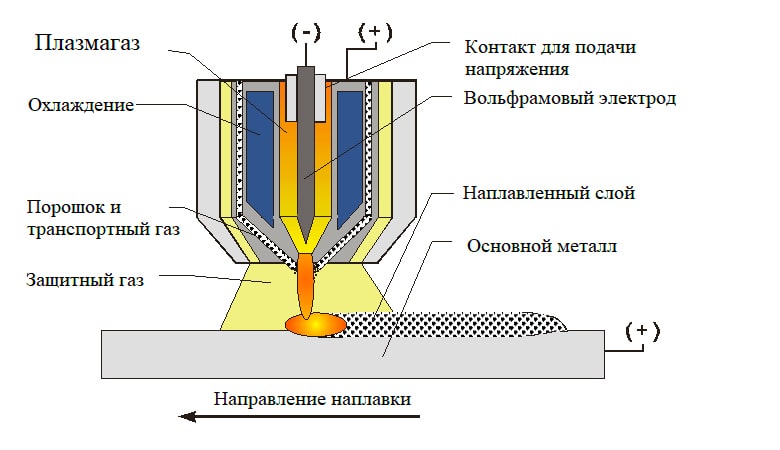

Чтобы сопоставлять процессы на одной шкале, начнём с кратких определений. PTA (Plasma Transferred Arc) — переносная плазменная дуга, в струю которой подаётся металлический порошок; наплавка идёт локально, с низким разбавлением и контролируемым тепловложением. Это удобно для износостойких и коррозионностойких слоёв, когда слой дорогой, а припуск на мехобработку критичен.
MIG/MAG (GMAW) — дуговая наплавка плавящейся проволокой в защитном газе (инертные — MIG; активные — MAG). Сильная сторона — производительность и доступность проволок; ограничение — выше разбавление и припуск.
TIG (GTAW) — дуга неплавящимся вольфрамовым электродом, присадка — пруток/проволока. Преимущество — аккуратная геометрия, чистая поверхность; ограничение — наименьшая производительность среди сравниваемых.
SAW — дуга под слоем флюса. Достоинство — высокая производительность на крупных заготовках; ограничения — тепловложение, разбавление и припуск.
PTA выбирают там, где цена ошибки высока: дорогой порошок, жёсткие требования к твёрдости/стойкости и ограничение деформаций. Для привязки к оборудованию
PTA — процесс не про максимальные килограммы в час, а про точные свойства и минимальный припуск, что часто и даёт экономический выигрыш на деталь.
Где PTA экономически выгоднее
Чтобы избежать общей риторики, рассмотрим типовые группы деталей, где себестоимость слоя PTA ниже с учётом доработок.

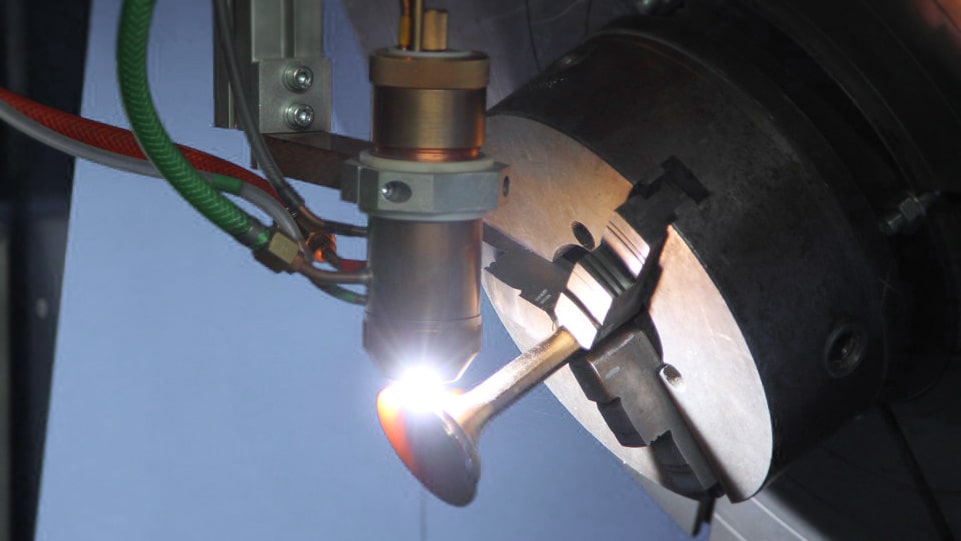

Во-первых, седла клапанов и дорожки уплотнений корпусов насосов. Требуются низкое разбавление, коррозионная и кавитационная стойкость, стабильная геометрия под малый припуск. PTA позволяет сразу получить слой нужного состава и снизить объём финишной обработки.
Во-вторых, втулки и кольца, работающие в абразивной среде. Здесь важна высокая твёрдость и удержание карбидной фазы при умеренном тепловложении. PTA обеспечивает сочетание твёрдости и повторяемой ширины валика, что облегчает выдерживание допусков.
В-третьих, номенклатура из дорогих материалов (Ni/Co-база) и малые партии. Низкое разбавление означает меньше слоёв до целевых свойств; меньше межслойной зачистки — меньше станочного времени.
Скрытая экономия формируется из трёх факторов: меньше проходов до нужной твёрдости/стойкости, меньший припуск (меньше минут мехобработки), ниже доля переделок благодаря стабильной геометрии.
Установка плазменно-порошковой наплавки
PTA против MIG/MAG, SAW и TIG
Сводим ключевые параметры в одном поле. Значения — ориентиры для сравнения подходов на типовых сталях и цилиндрических поверхностях.
| Параметр | PTA | MIG/MAG | SAW | TIG |
|---|---|---|---|---|
| Разбавление, % (ориентир) | 5–10 | 15–30 | 20–35 | 10–20 |
| Тепловложение | Низкое, локальное | Среднее | Высокое | Низкое |
| Достижимая твёрдость слоя (HRC) | 45–65 (Ni/Co/Fe порошки) | 30–55 | 30–50 | 25–45 |
| Производительность, кг/ч | 0,8–3,0 | 2,0–6,0 | 4,0–12,0 | 0,4–1,2 |
| Типовой припуск, мм | 0,2–0,6 | 0,6–1,5 | 1,0–2,0 | 0,3–0,8 |
| Стабильность геометрии | Высокая | Средняя | Средняя | Высокая |
| Вероятные дефекты | Поры при нарушении газов/порошка | Подрезы, поры, брызги | Шлаковые включения, непровар | Непровар при недостатке энергии |
| Требования к подготовке | Высокие (чистота, газ) | Средние/высокие | Средние | Высокие |
| Себестоимость 1 кг слоя (отн. к MIG/MAG=1,0) | 1,2–1,6 за счёт порошков, но ниже минут/деталь | 1,0 (база) | 0,8–1,1 на крупных деталях | 1,2–1,6 при низкой производительности |
Исходя из таблицы 1, PTA выигрывает там, где решают свойства слоя и точная геометрия; SAW — когда ключ — площадь наплавки; MIG/MAG — компромисс скорость/стоимость; TIG — для тонких кромок с высокими требованиями к виду шва.
Ориентиры режимов PTA (три диапазона ширины валика)
Чтобы быстро выйти на устойчивый процесс до тонкой доводки под конкретную деталь, рассмотрим ориентиры режимов PTA. Условия: основа — углеродистая/низколегированная сталь; порошки Ni/Co/Fe-базы; наплавка на стационарной оснастке уровня УППН-305/УППН-305М; аккумуляция тепла контролируется межслойной паузой.
| Ширина валика, мм | Ток, А | Скорость, мм/мин | Подача порошка, г/мин | Плазмообразующий газ (Ar), л/мин | Защитный газ (Ar/Ar+H₂), л/мин | Межслойная температура, °C |
|---|---|---|---|---|---|---|
| 4–8 | 80–130 | 180–300 | 10–25 | 1,0–2,0 | 6–10 | 80–120 |
| 8–12 | 110–170 | 150–250 | 20–45 | 1,2–2,5 | 8–12 | 100–150 |
| 12–20 | 150–220 | 120–200 | 35–70 | 1,5–3,0 | 10–14 | 120–180 |
Как применять: сначала обеспечить стабильную дугу и равномерную подачу порошка; затем корректировать скорость и подачу для требуемой ширины/высоты валика и минимального разбавления. Для деталей с повышенной теплопроводностью допускается небольшой рост тока при неизменной подаче порошка.
Экономика PTA: как считать себестоимость слоя
Чтобы сравнение было воспроизводимым, используем простые формулы и считаем на деталь, а не на килограмм порошка.
- Время дуги:
Время дуги (ч) = Масса слоя (кг) ÷ Производительность (кг/ч) - Стоимость 1 кг наплавки:
Стоимость 1 кг = (Материалы + Энергия + Труд + Машино-часы) ÷ кг - Стоимость на деталь:
Себестоимость детали = Стоимость 1 кг × Масса слоя + Минуты мехобработки × Тариф
Небольшой пример. Седло клапана, масса слоя 0,8 кг. Сравнение по времени дуги: PTA 1,6 кг/ч → 0,5 ч; MIG/MAG 2,4 кг/ч → 0,33 ч. На первый взгляд MIG/MAG быстрее, но припуск: PTA 0,4 мм против 1,0 мм у MIG/MAG — разница в снятии материала и времени на станке перекрывает выигрыш в дуге. При дорогостоящем порошке Ni-базы решает не цена килограмма, а минуты на деталь и количество проходов до целевых свойств.
Практическое правило: если требования к разбавлению и припуску жёсткие, PTA чаще даёт меньшую себестоимость на готовую деталь, даже если у неё выше стоимость за килограмм.
Кейс-примеры: седло клапана, уплотнение корпуса насоса, втулка под абразив
Седло клапана (коррозионная стойкость, кавитация). Основа — низколегированная сталь, требуется высокая стойкость и геометрия под небольшой припуск. Порошок — Ni-база, ширина валика 8–10 мм, режимы из таблицы для среднего диапазона: ток 130–160 А, скорость 160–220 мм/мин, подача 25–35 г/мин, газы 1,5–2,0 и 8–12 л/мин, межслойная температура 120–150 °C. Контроль: ВИК, капиллярный, замер твёрдости по образцам. Экономия формируется за счёт меньшего припуска и отсутствия второго слоя.
Дорожка уплотнения корпуса насоса (коррозия + умеренный абразив). Основа — нержавеющая сталь. Порошок — кобальтовая или никелевая система под требуемую стойкость; ширина 6–8 мм, ток 100–130 А, скорость 180–260 мм/мин, подача 15–25 г/мин. Важен жёсткий контроль газовой защиты и межслойной температуры. По сравнению с TIG — выше производительность; по сравнению с MIG/MAG — ниже разбавление, один слой вместо двух.
Втулка под абразив. Основа — конструкционная сталь. Порошок — железная база с карбидообразующими добавками; ширина 10–12 мм, ток 150–180 А, скорость 140–200 мм/мин, подача 30–40 г/мин. Припуск удаётся удержать в пределах 0,5–0,6 мм. В итоговой смете PTA выигрывает за счёт меньшего объёма мехобработки и отсутствия переделок.
Качество и контроль (НК) при PTA
Цель контроля — подтвердить, что слой соответствует по геометрии и свойствам, а дефекты не выходят за допустимые пределы. Встроенный каскад НК снижает риск переделок.
Сначала визуально-измерительный контроль: непрерывность и равномерность валика, постоянство ширины, высоты и шагов, отсутствие подрезов и наплывов; замер фактического припуска. Затем, при необходимости, капиллярный контроль на поверхностные дефекты. Для твёрдости — испытание по образцам/эталонам слоя; для микроструктуры — шлиф по программе запуска. Важно фиксировать межслойную температуру и чистоту поверхности; это напрямую влияет на пористость и геометрию.
Критерии приёмки должны быть формализованы до старта проекта и доступны на посту вместе с картой режимов.
Оснастка и рабочее место: стабильность процесса
Стабильная экономика PTA невозможна без устойчивой подачи порошка и газовой защиты. Важно обеспечить постоянный расход плазмообразующего и защитного газов, чистоту газовых линий, отсутствие подсоса воздуха в зону дуги. Транспорт порошка — сухой, без слёживания; шланг-пакет — с минимальными перегибами. Позиционирование детали должно исключать вибрации и люфт, особенно на узких валиках. Локальная вытяжка и экраны улучшают повторяемость результатов.
Практическая рекомендация: перед серией провести короткий прогон с измерением фактического расхода порошка и газов, затем зафиксировать параметры в карте режима вместе с допусками.
